Instalatoru i nastawiaczu
Nadszedł czas, aby oczekiwać więcej od systemu sygnalizacji pożarowej

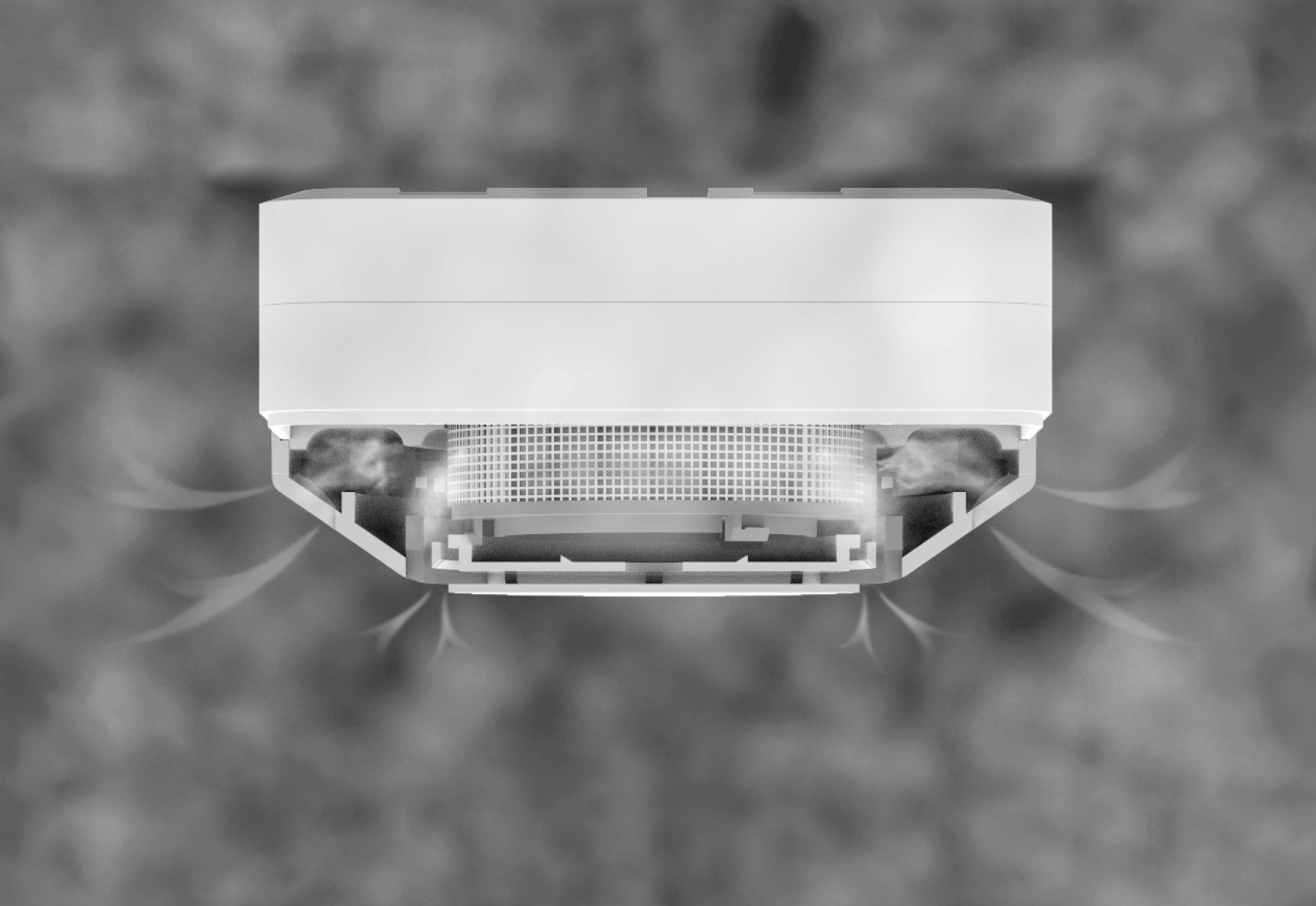

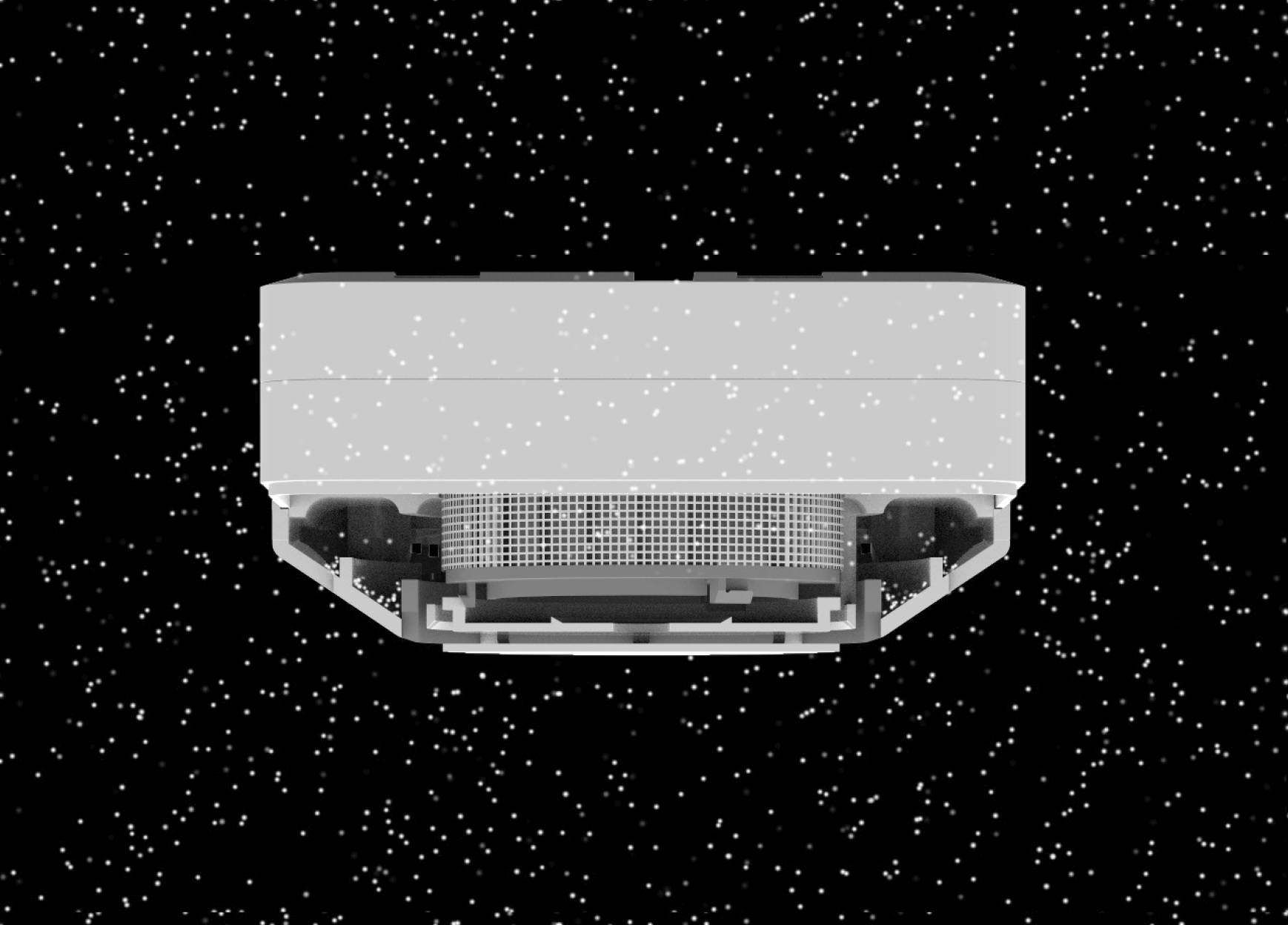

Wszystkie czujki dymu serii Doka są odporne na wnikanie pyłu, ponieważ komora pomiarowa jest ukryta pod obudową i zabezpieczona drobną siatką. Pył osadza się w specjalnych przegródkach obudowy, nie docierając do komory. Pozwala to na stosowanie czujek nawet w środowiskach przemysłowych.

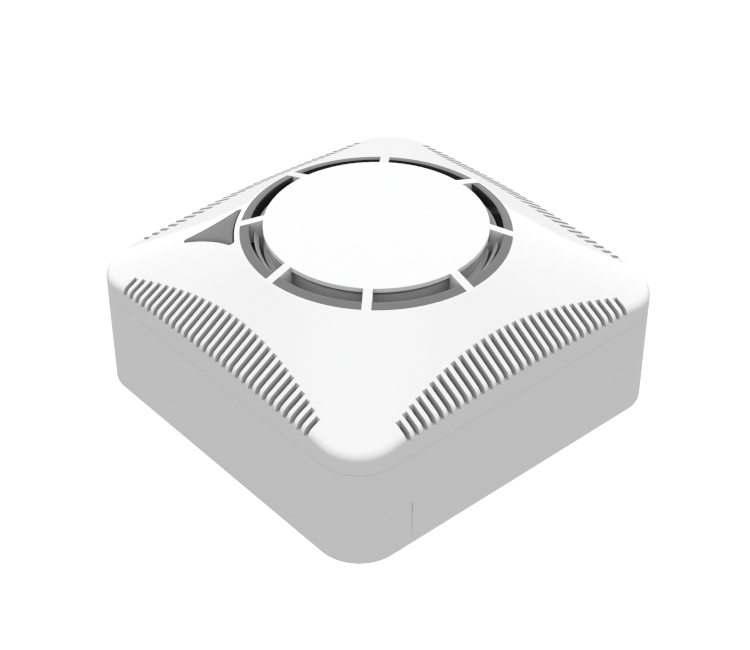

Obudowa jest zaprojektowana z pionowymi i poziomymi otworami co pozwala wychwytywać przepływy w dowolnym kierunku i szybko reagować na pierwsze oznaki pożaru.
Instalacja czujek Doka
Wszystkie czujki Doka są instalowane w podstawie w niestandardowy sposób przy użyciu wyjmowanej grupy styków. Umożliwia to podłączenie przewodów w dowolnej dogodnej pozycji. Niezawodne zamknięte złącze zapewnia ochronę i trwałość styku elektrycznego między podstawą a czujką.
Wieloletnie doświadczenie producenta pozwoliło stworzyć produkty o maksymalnej skuteczności przy niskich kosztach.
Wszystkie czujki Doka:
- stale monitoruje i dostosowuje swoje parametry do każdych warunków pracy (kurz, zakłócenia, temperatura);
- ciągłe testują własnu wydajności;
- utrzymują czułość na niezmienionym poziomie poprzez monitorowanie i automatyczną kompensację zmian w ścieżce pomiarowej;
- maja programową i strukturalną ochronę przed zakłóceniami powodowanymi przez elektryczność statyczną i promieniowanie elektromagnetyczne;
- mają sygnalizację świetlną co najmniej pięciu stanów: "Gotowość", "Pożar", "Uszkodzenie", "Zapylenie", "Zdarzenie w pamięci".
Dlaczego zalecamy tryb interaktywny?
Tylko 3 proste kroki
- Krok 1
- Krok 2
- Krok 3
- Podsumowanie
Oszczędzasz czas i pieniądze, podnosząc jakość i niezawodność:
- nie ma potrzeby sprawdzania każdej czujki, ponieważ system jest całkowicie samokontrolujący się;
- nie ma potrzeby poświęcania dużej ilości czasu na szukanie uszkodzonego lub aktywowanego czujnika, ponieważ Doka-C zawsze zapamiętuje i wyświetla jego stany;

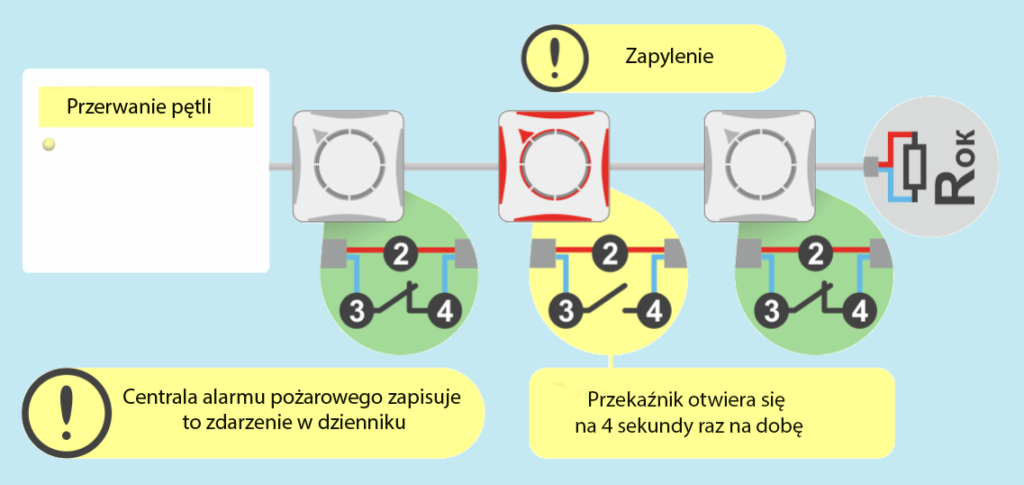

- Doka-C, który zdiagnozował zapylenie lub awarię, będzie dyskretnie informować o tym do centrali sygnalizacji pożaru nie częściej niż raz na dobę.
Personel dyżurny wzywa przedstawiciela organizacji serwisowej.
Specjalista przybywa do obiektu i zgodnie z dziennikiem zdarzeń centrali sygnalizacji pożarowej sprawdza, w której pętli alarmowej zarejestrowano zdarzenie. Na podstawie sygnalizacji świetlnej wszystkich Doka-C w tej pętli alarmowej można określić, która z czujek znajduje się w stanie innym niż “Gotowość”.
Czujka ta może zostać szybko wymieniona na sprawną i opuścić obiekt po minimalnym czasie.
Doka-C można przekazać do producenta w celu bezpłatnej diagnostyki, w wyniku czego otrzymasz sprawny.
Oszczędność czasu i pieniędzy przy jednoczesnej poprawie jakości i niezawodności:
- nie ma potrzeby sprawdzania każdej czujki, ponieważ system jest całkowicie samokontrolujący się;
- nie trzeba tracić czasu na szukanie uszkodzonego lub aktywowanego czujnika, Doka-C zawsze pamięta i pokazuje swoje stany;
- Doka-C, który zdiagnozował zapylenie lub awarię, będzie dyskretnie informować o tym do centrali sygnalizacji pożaru nie częściej niż raz na dobę.
- Шаг 1
- Шаг 2
- Шаг 3
- Итог
Любая смена состояний “ДОКА – с” отображается его световой индикацией, а ППКП регистрирует это с помощью своих базовых сигналов: “ШС в норме”, “Обрыв ШС”, “Пожар”.
При любом событии в ШС ППКП сигнализирует и регистрирует его в журнале событий.
Дежурный персонал вызывает представителя обслуживающей организации.
Специалист прибывает на объект и по журналу событий ППКП находит, в каком ШС было зарегистрировано событие. По световой индикациивсех “ДОКА – с” в этом ШС он установит, который из извещателей находится в состоянии, отличном от состояния “Дежурный режим”.
Данный извещатель можно оперативно заменить годным и спустя минимальное время покинуть объект.
“ДОКА – с” можно передать на бесплатную диагностику производителю, а в результате получить годный.
Вы экономите свои время и деньги, повышая качество и надежность:
- нет необходимости проверять каждый извещатель, т.к. система полностью сама себя контролирует
- не нужно тратить кучу времени на поиски неисправного или сработавшего извещателя, т.к. “ДОКА – с” всегда помнит и отображает свои состояния
- “ДОКА – с”, который диагностировал запыление или неисправность, будет ненавязчиво сообщать об этом на ППКП не чаще раза в сутки.

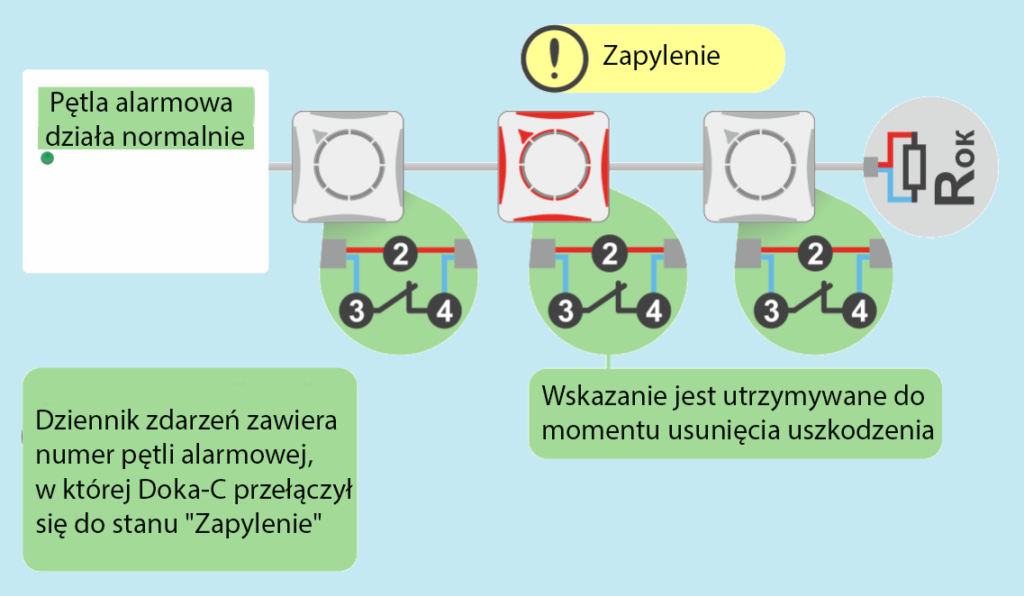

Jak to działa

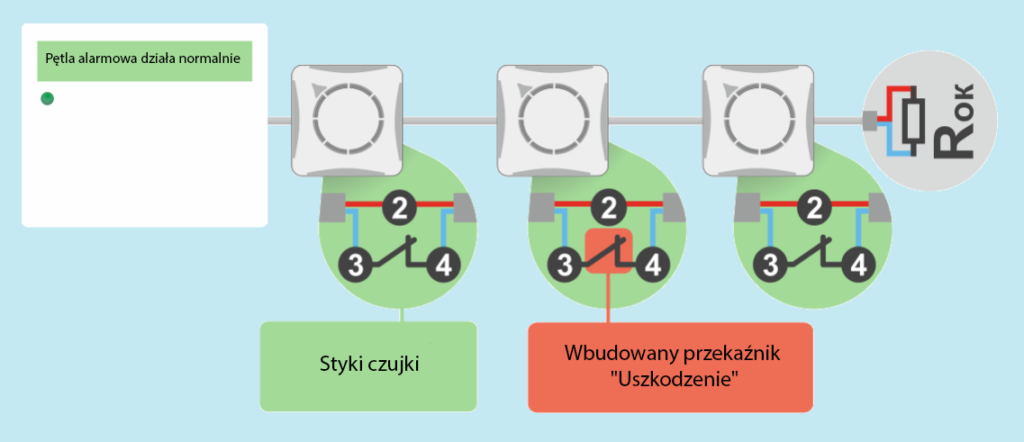

Tryb interaktywny jest aktywowany przez usunięcie zworki “3” i jest możliwy, jeśli centrala sygnalizacji pożarowej jest prawidłowo podłączona zgodnie z poniższymi schematami. Jeśli zworka “3” jest ustawiona, czujka Doka-C współpracuje z centralą sygnalizacji pożarowej jako standardowa czujka.

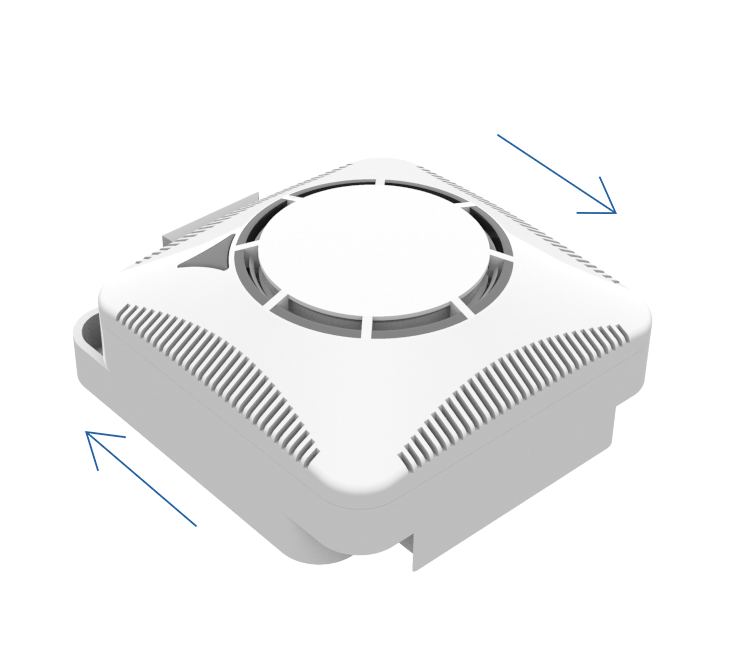

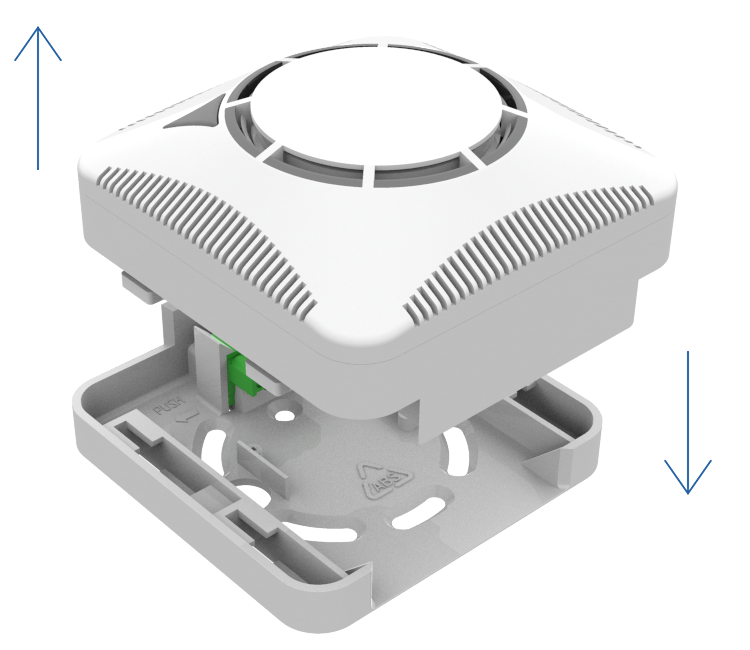

Wyciąganie i instalacja w bazie.
- Wyciąganie i instalacja w bazie
- Wygodne sposoby wyciągania z bazy

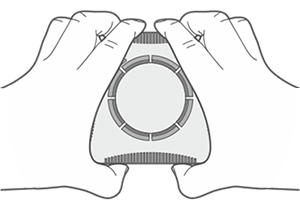

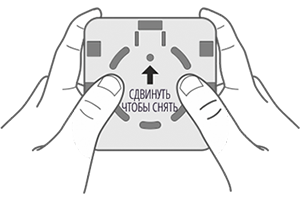

Doka-C w rękach
Oprzeć się kciuki na otworach i popchnij bazę w kierunku wskazanym strzałką.

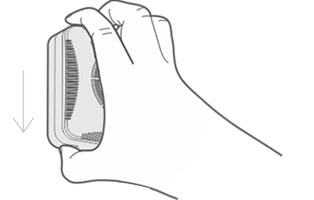

Doka-C na suficie
Przyciśnij kciuk do wskazanego miejsca na podstawie czujki i przesuń czujkę w kierunku wskazanym strzałką w kształcie “pudełka zapałek”.
Operację tę można również wykonać obiema rękami, jeśli jest to wygodne. Zasada jest taka sama.
- Извлечение и установка в базу
- Удобные способы извлечения из базы
Doka-C w rękach
Oprzeć się kciuki na otworach i popchnij bazę w kierunku wskazanym strzałką.
Doka-C na suficie
Przyciśnij kciuk do wskazanego miejsca na podstawie czujki i przesuń czujkę w kierunku wskazanym strzałką w kształcie “pudełka zapałek”.
Operację tę można również wykonać obiema rękami, jeśli jest to wygodne. Zasada jest taka sama.
Instalacja

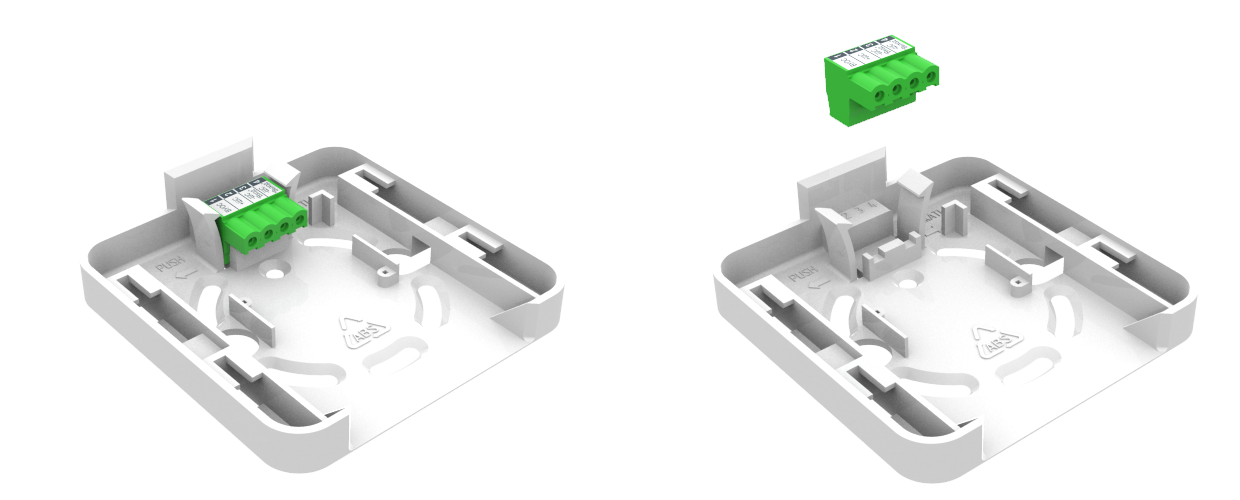

Odłączana wtyczka wielofunkcyjna umożliwia wygodne podłączenie w dowolnej pozycji
Podłączenie dowolnego kabla o przekroju żyły do 1,5 mm2

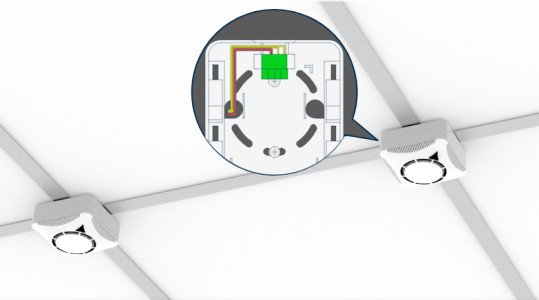

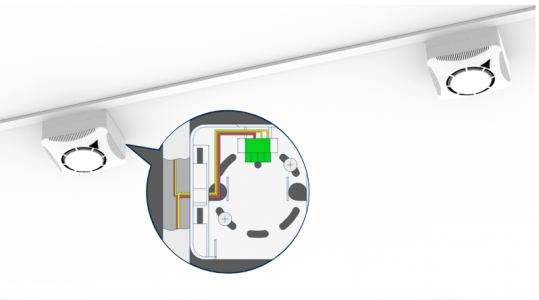

Opcje instalacji
Parametry techniczne
- Doka-C
- Doka-A
- Doka-T
- Doka-CT
Interaktywna optyczna czujka dymu IP 212-02K Doka-C
Instalacja w pomieszczeniach zamkniętych do ciągłego wykrywania dymu i przesyłania sygnałów pożaru i uszkodzenia do centrali sygnalizacji pożarowej za pośrednictwem dwuprzewodowej pętli alarmowej.
| Czułość czujki | 0,05 - 0,20 dB/m |
| Średni obszar monitorowany przez jedną czujkę na wysokości chronionego pomieszczenia do 3,5 m | maks. 85 m2 |
| Zakres napięcia zasilania | 9 ... 24 V |
| Napięcie zasilania znamionowe | 12 V |
| Pobór prądu w stanie "Gotowośc" | maks. 65 µA |
| Pobór prądu w stanie "Pożar" (ustawiony przez pozycję zworek "1" i "2") | 6±1, 15±1, 10±1, 19±2 µA |
| Czas wyłączenia zasilania w celu zresetowania stanu "Pożar" | ponad 2 sek. |
| Dopuszczalny poziom oświetlenia tła | 12000 lx |
| Stopień ochrony obudowy czujki zgodnie z GOST 14254 | IP40 |
| Zakres temperatur pracy | - 30 ... + 55 °С |
| Wilgotność względna powietrza w temperaturze +40 ± 2 °С | 93 ± 3 % |
| Rodzaje wykonania klimatycznego zgodnie z GOST 15150 | UHL 3.1 |
| Odporność na zakłócenia elektromagnetyczne | stopień sztywności 3 |
| Waga czujki i bazy | maks. 0,14 kg |
| Wymiary gabarytowe | maks. 90 x 90 x 45 mm |
| Średni okres użytkowania | przynajmniej 10 lat |
Autonomiczna czujka dymu IP 212-03K Doka-A
Instalacja w pomieszczeniach zamkniętych do ciągłego wykrywania dymu. Działa na wbudowanym akumulatorze. Posiada wskaźnik uszkodzenia i alarm niskiego poziomu baterii.
| Zasilanie | Bateria 6F22 |
| Pobór prądu w stanie "Gotowośc" | przynajmniej 25 µA |
| Czas pracy baterii | przynajmniej 12 miesięcy |
| Poziom ciśnienia akustycznego | przynajmniej 85 dB |
| Stopień ochrony obudowy | IP40 |
| Zakres temperatur pracy | - 10 … + 55 °С |
| Wilgotność względna powietrza w temperaturze +40 °С | 93 % |
Termiczna czujka dymu dyferencjalna IP 101-13K-A2S Doka-Т
Instalacja w pomieszczeniach zamkniętych do ciągłego wykrywania wzrostu temperatury i przesyłania sygnałów pożaru i uszkodzenia do centrali sygnalizacji pożarowej za pośrednictwem dwuprzewodowej pętli alarmowej.
| Rodzaj i klasa czujki | А2S |
| Temperatura przejścia do stanu "Pożar" | +54 … +70 °С |
| Zakres napięcia zasilania | 9 ... 24 V |
| Pobór prądu w stanie "Gotowośc" | nie więcej 50 µA |
| Pobór prądu w stanie "Pożar" | każdy z: 5, 10, 15, 20 mA |
| Stopień ochrony obudowy | IP40 |
| Zakres temperatur pracy | - 30 … + 75 ° |
| Wilgotność względna powietrza w temperaturze +40 °С | 93 % |
Czujka kombinowana na dym i ciepło IP 212/101-12K-A2M Doka-CT
Instalacja w pomieszczeniach zamkniętych do ciągłego wykrywania dymu i maksymalnej temperatury i przesyłania sygnałów pożaru i uszkodzenia do centrali sygnalizacji pożarowej za pośrednictwem dwuprzewodowej pętli alarmowej.
| Rodzaj i klasa czujki | А2M |
| Temperatura przejścia do stanu "Pożar" | +54 … +70 °С |
| Zakres napięcia zasilania | 9 ... 24 V |
| Pobór prądu w stanie "Gotowośc" | nie więcej 65 µA |
| Pobór prądu w stanie "Pożar" | każdy z: 5, 10, 15, 20 mA |
| Stopień ochrony obudowy | IP40 |
| Zakres temperatur pracy | - 30 … + 75 ° |
| Wilgotność względna powietrza w temperaturze +40 °С | 93 % |
- ДОКА - C
- ДОКА - A
- ДОКА - Т
- ДОКА - СТ
Interaktywna optyczna czujka dymu IP 212-02K Doka-C
Instalacja w pomieszczeniach zamkniętych do ciągłego wykrywania dymu i przesyłania sygnałów pożaru i uszkodzenia do centrali sygnalizacji pożarowej za pośrednictwem dwuprzewodowej pętli alarmowej.
| Czułość czujki | 0,05 - 0,20 dB/m |
| Średni obszar monitorowany przez jedną czujkę na wysokości chronionego pomieszczenia do 3,5 m | maks. 85 m2 |
| Zakres napięcia zasilania | 9 ... 24 V |
| Napięcie zasilania znamionowe | 12 V |
| Pobór prądu w stanie "Gotowośc" | maks. 65 µA |
| Pobór prądu w stanie "Pożar" (ustawiony przez pozycję zworek "1" i "2") | 6±1, 15±1, 10±1, 19±2 µA |
| Czas wyłączenia zasilania w celu zresetowania stanu "Pożar" | ponad 2 sek. |
| Dopuszczalny poziom oświetlenia tła | 12000 lx |
| Stopień ochrony obudowy czujki zgodnie z GOST 14254 | IP40 |
| Zakres temperatur pracy | - 30 ... + 55 °С |
| Wilgotność względna powietrza w temperaturze +40 ± 2 °С | 93 ± 3 % |
| Rodzaje wykonania klimatycznego zgodnie z GOST 15150 | UHL 3.1 |
| Odporność na zakłócenia elektromagnetyczne | stopień sztywności 3 |
| Waga czujki i bazy | maks. 0,14 kg |
| Wymiary gabarytowe | maks. 90 x 90 x 45 mm |
| Średni okres użytkowania | przynajmniej 10 lat |
Autonomiczna czujka dymu IP 212-03K Doka-A
Instalacja w pomieszczeniach zamkniętych do ciągłego wykrywania dymu. Działa na wbudowanym akumulatorze. Posiada wskaźnik uszkodzenia i alarm niskiego poziomu baterii.
| Zasilanie | Bateria 6F22 |
| Pobór prądu w stanie "Gotowośc" | przynajmniej 25 µA |
| Czas pracy baterii | przynajmniej 12 miesięcy |
| Poziom ciśnienia akustycznego | przynajmniej 85 dB |
| Stopień ochrony obudowy | IP40 |
| Zakres temperatur pracy | - 10 … + 55 °С |
| Wilgotność względna powietrza w temperaturze +40 °С | 93 % |
Termiczna czujka dymu dyferencjalna IP 101-13K-A2S Doka-Т
Instalacja w pomieszczeniach zamkniętych do ciągłego wykrywania wzrostu temperatury i przesyłania sygnałów pożaru i uszkodzenia do centrali sygnalizacji pożarowej za pośrednictwem dwuprzewodowej pętli alarmowej.
| Rodzaj i klasa czujki | А2S |
| Temperatura przejścia do stanu "Pożar" | +54 … +70 °С |
| Zakres napięcia zasilania | 9 ... 24 V |
| Pobór prądu w stanie "Gotowośc" | nie więcej 50 µA |
| Pobór prądu w stanie "Pożar" | każdy z: 5, 10, 15, 20 mA |
| Stopień ochrony obudowy | IP40 |
| Zakres temperatur pracy | - 30 … + 75 ° |
| Wilgotność względna powietrza w temperaturze +40 °С | 93 % |
Czujka kombinowana na dym i ciepło IP 212/101-12K-A2M Doka-CT
Instalacja w pomieszczeniach zamkniętych do ciągłego wykrywania dymu i maksymalnej temperatury i przesyłania sygnałów pożaru i uszkodzenia do centrali sygnalizacji pożarowej za pośrednictwem dwuprzewodowej pętli alarmowej.
| Rodzaj i klasa czujki | А2M |
| Temperatura przejścia do stanu "Pożar" | +54 … +70 °С |
| Zakres napięcia zasilania | 9 ... 24 V |
| Pobór prądu w stanie "Gotowośc" | nie więcej 65 µA |
| Pobór prądu w stanie "Pożar" | każdy z: 5, 10, 15, 20 mA |
| Stopień ochrony obudowy | IP40 |
| Zakres temperatur pracy | - 30 … + 75 ° |
| Wilgotność względna powietrza w temperaturze +40 °С | 93 % |
